传感器
一、工作原理:
TDLX系列拉绳式位移传感器可将机械位移量转换成可计量的、成线性比例的电信号。当被测物体产生位移时,拉动与其相连接的传感器绳索,绳索带动传感器传动机构与编码器同步转动;当位移反向移动时,传感器内部的自动回旋装置将自动收回绳索,并在绳索伸收过程中保持其张力不变;从而输出一个与绳索移动量成正比例的电信号。
传感器具有独立自动排线机构,保证拉伸绳自动均匀排线、保证传感器具有高独立线性精度和较长的传感器使用寿命。
二、主要技术指标:
1、位移有效测量范围:100、200、500、700、1000、1500、2000、5000、8000、100000mm等多尺寸
2、电源电压:+12、+24VDC等
3、输出信号:0-5VDC
4、线性精度:优于±0.15% F.S
5、工作温度:-25-75℃
6、制造材料:合金金属
7、拉绳材料:高柔性金属芯绳
8、防护等级:IP65
9、传感器等级:标准工业级
10、重量:(实际重量随不同规格会有不同)

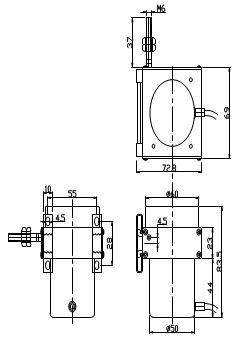

三、产品安装尺寸图:
产品本体安装:
安装支架孔距离:28±0.5mm
两个支架之间距离:建议在40~55mm之间
安装螺丝:M4
四、产品应用:
舞台屏幕设备、皮革机械、盾构机、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械(刷辊运动、裁纸等)、机械手、自动门(列车及大厅)、裁床(裁钢管、木板、线材等)、桥梁监测、电梯平层、升降机、水闸开度、水库水位、行车、工程车、龙门吊、港口设备、煤炭设备(掘进机、坑道支架、塌方 监测等)、水处理液位、仓储设备、地质监测(如:塌方、溃堤)、石油钻探设备、探矿设备等。
