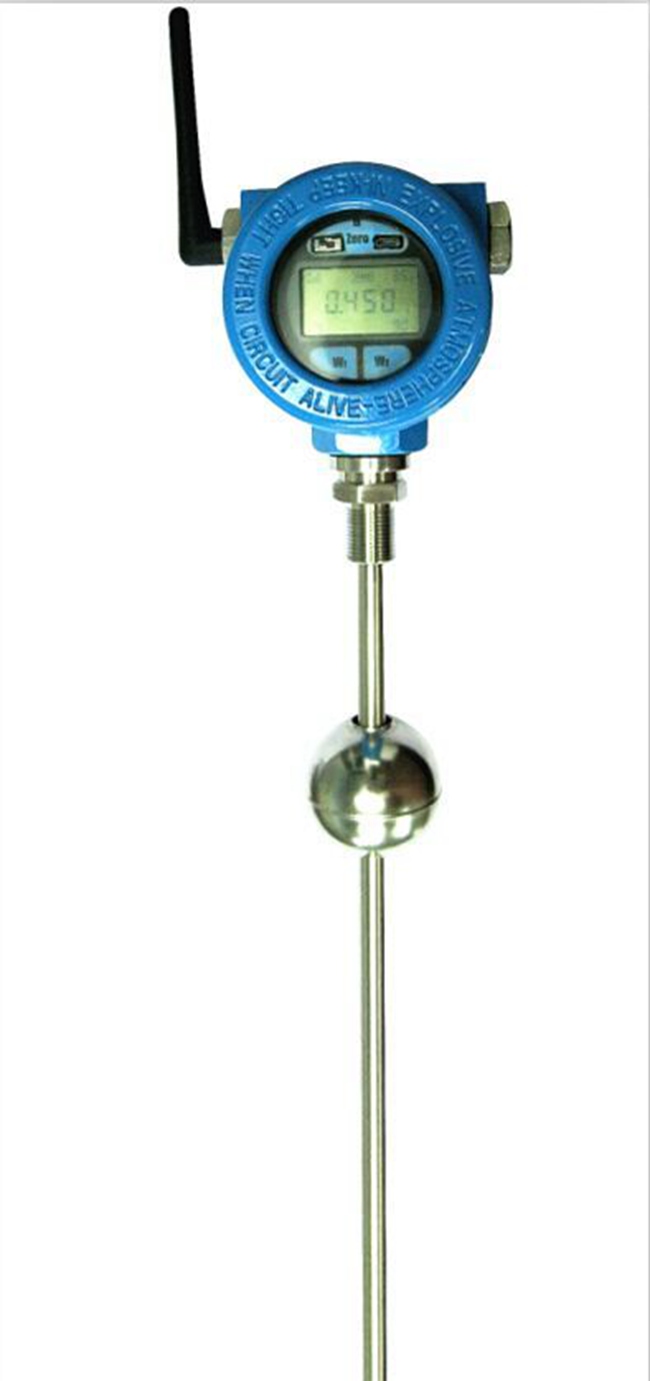

智能型Zigbee无线传输磁致伸缩液位传感器
一、概述
智能型Zigbee无线传输磁致伸缩液位传感器是武汉康宇通达测控仪表有限公司运用磁致伸缩原理,结合先进的数字电路,自主研制开发的新一代液位传感器。该产品测量精度高、工作稳定可靠、带液晶表头现场显示,结构精巧、安装简单、抗电源干扰和环境干扰能力强,具有很大的使用灵活性和很强的环境适用性。
二、主要参数、性能
无线传输协议 | ZigBee-PRO(IEEE Std 802.15.4-2007) 中石油A11-GRM协议 |
波段 | ISM 2.4 – 2.5 GHz |
信道 | 11 – 25 |
传输距离 | 普通型不小于500m(可视), 150米内将数据传送到RTU或手抄器 |
量程范围 | 300~3000mm(可根据用户要求定制) |
供电电压 | 3.7 VDC/2000mAH * 4 |
非线性误差 | ≤±0.1%F.S.或2mm(以大者为准) |
温度误差 | ±0.5℃ |
数据更新周期 | 最小1s |
重复性误差 | ≤±0.02% F.S. |
分辨力 | ≤1mm |
温度影响 | ≤±0.01%F.S./℃ |
储存温度 | -40~+100 ℃ |
工作温度 | -20~+80 ℃ |
带表头显示 | 液位、电池电量、信号强度 |
被动唤醒 | 唤醒时间小于10s |
软件在线升级 | 支持 |
三、功能
1、 参数存储功能,磁致伸缩液位无线传感器具有参数记忆功能,能够保存当前配置参数,重新上电后,依照上电前的参数进行配置;
2、 磁致伸缩液位无线传感器通过数字LCD(液晶)一体式表头显示液位值、电池余量、信号强度、单位指示,测量数据更新时间1秒;
3、 磁致伸缩液位无线传感器采用主动发送数据的方式,发送数据周期可以进行设置;
4、 磁致伸缩液位无线传感器具有恢复出厂功能,包括无线模块参数(ID、SC等),系统参数(油井组号、液位定时上报周期等),参数统一参照《关于A11-GRM通讯协议的补充协议》;
5、 被动唤醒功能,磁致伸缩液位无线传感器具备被动唤醒功能,RTU发送唤醒指令后设备10秒之内能够被动唤醒功能。
